BS 5467 EMMU133铅护套铠装电力电缆,1900/3300V

应用

这些电力电缆和控制电缆适用于工业地下应用, 也可用于具有烃类和机械保护潮湿环境中,防止溶剂的渗透和腐蚀. 铅护套可以加

强芳香族碳氢化合物的侵蚀。

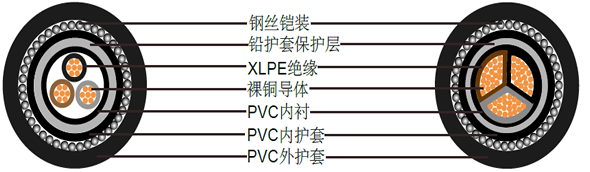

结构

导体 多股铜导体, 遵循BS 6360/IEC 60228,2类
绝缘色彩编码 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类1芯: 棕色
  2芯: 棕色或蓝色
  3芯: 棕色, 黑色, 灰色
  4芯: 蓝色, 棕色, 黑色, 灰色
  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
  5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
保护层 LC (L铅合金 'E')护套
内护套铠装 PVC (聚氯乙烯)单芯: AWA (铝丝铠装)
外护套 多芯: SWA (钢丝铠装)PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压 1900/3300V
额定温度 0°C to +90°C
弯曲半径 12 x 外径
防火 IEC60332第一部分, BS4066第一部分

电缆参数

三芯1900/3300 V铅护套铠装电缆

BS 5467 EMMU133铅护套铠装电力电缆,1900/3300V
标称导体截面积 成股类型 标称绝缘厚度 标称铅护套厚度 标称内护套厚度 标称钢丝铠装直径 标称外护套厚度 标称外径 标称重量
mm² No./mm mm mm mm mm mm mm kg/km
3x16 7/1.70 2 1.3 1 1.6 1.8 31.8 2750
3x25 7/2.14 2 1.4 1 1.6 1.8 34.9 3412
3x35 7/2.52 2 1.5 1 1.6 1.9 37.6 4045
3x50* 19/1.78 2 1.5 1.2 2 2 40.2 4822
3x70* 19/2.14 2 1.5 1.2 2 2.1 41.7 5560
3x95* 19/2.52 2 1.6 1.2 2 2.2 43.5 6582
3x120* 37/2.03 2 1.7 1.4 2.5 2.3 50.4 8440
3x150* 37/2.25 2 1.8 1.4 2.5 2.4 52.7 9540
3x185* 37/2.52 2 1.9 1.4 2.5 2.5 56.6 11272
3x240* 61/2.25 2 2 1.6 2.5 2.6 62.3 13819
3x300* 61/2.52 2 2.2 1.6 2.5 2.7 66.9 16456
3x400* 61/2.85 2 2.3 1.6 2.5 2.9 71.4 20900

* 扇形多股导体
